Další část článku o stavbě modelu výpravní budovy Rakšice, tentokrát o oknech, dveřích, osvětlení a podobně.

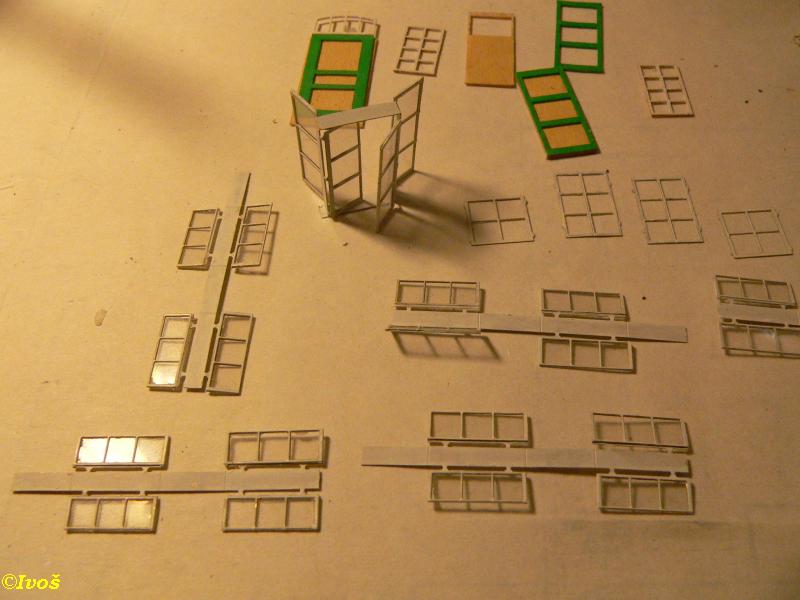

Zde jsou polotovary leptaných okenních rámů, které byly nastříkány z pohledové strany bílou barvou (barva okenních rámů Rakšic)
A takhle se dá leptané okno poskládat (aspoň na jednom jsem si to musel hned vyzkoušet :-))

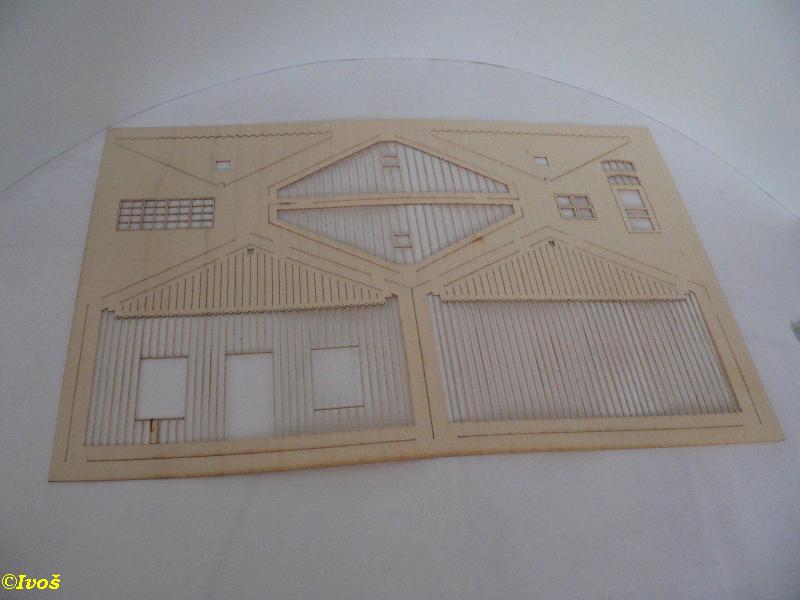

Dále nám chybí dveře a dřevěný přístavek, tak zde jsou u dílů skladiště i drobnosti na Rakšice

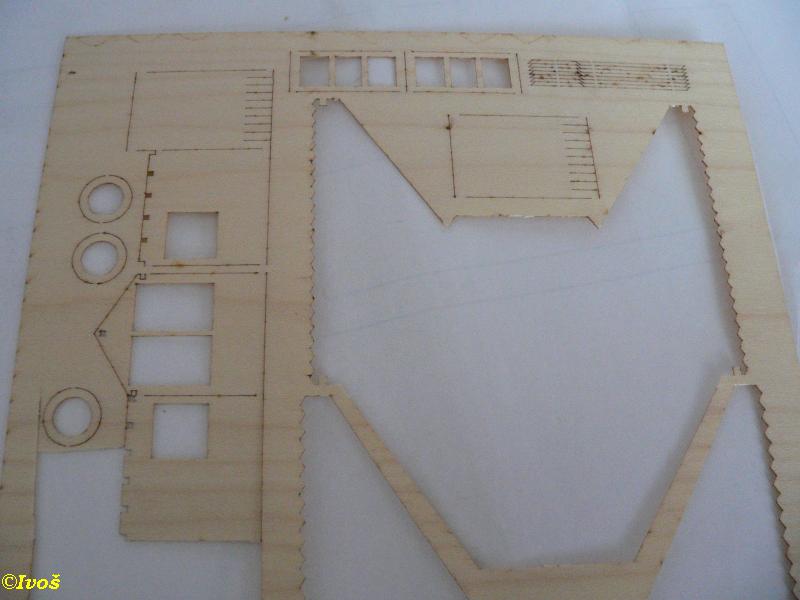

Zde jsou již díly dřevěné přístavby i kulatých štítových světlíků, které jsem nakonec nepoužil a nahradil leptanými
K vyřezávání dílů z dýhy ve směru let se nejlépe osvědčila žiletka nebo ostrý skalpel, ve směru napříč letům pak zubatá žiletka (žiletková pilka)
Vyřezané a nabarvené dveře před slepením, dýha rámu dveří byla na smirkovém papíře ztenčena na cca 0,3 mm a zároveň vyhlazena

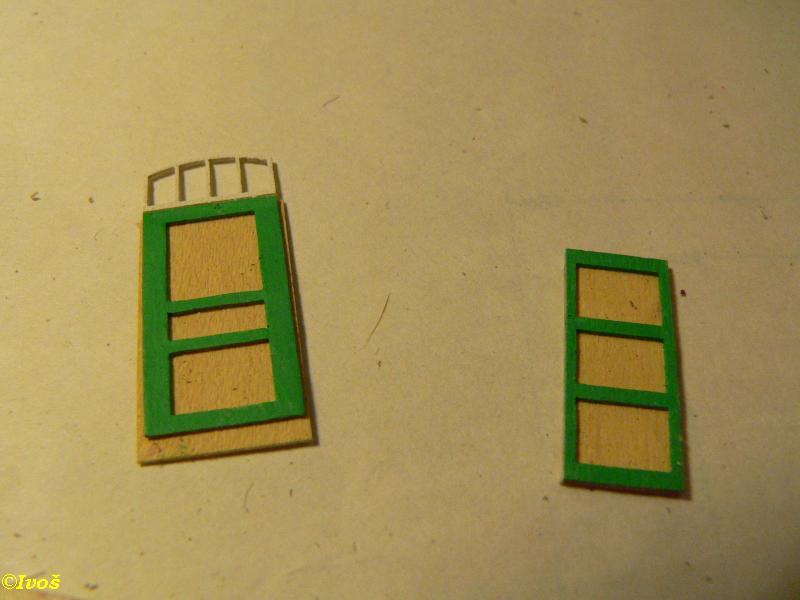

Nabarvené dveře po slepení, i ten světlík nade dveřmi je z dýhy

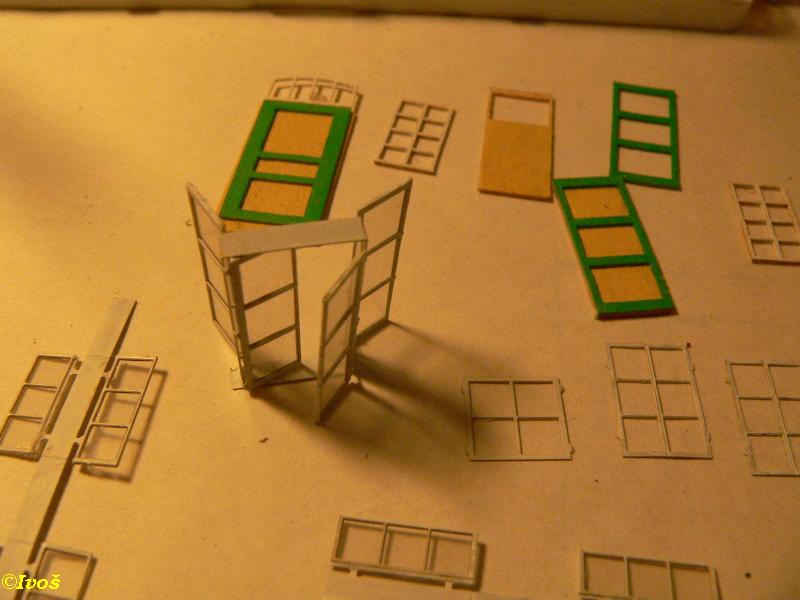

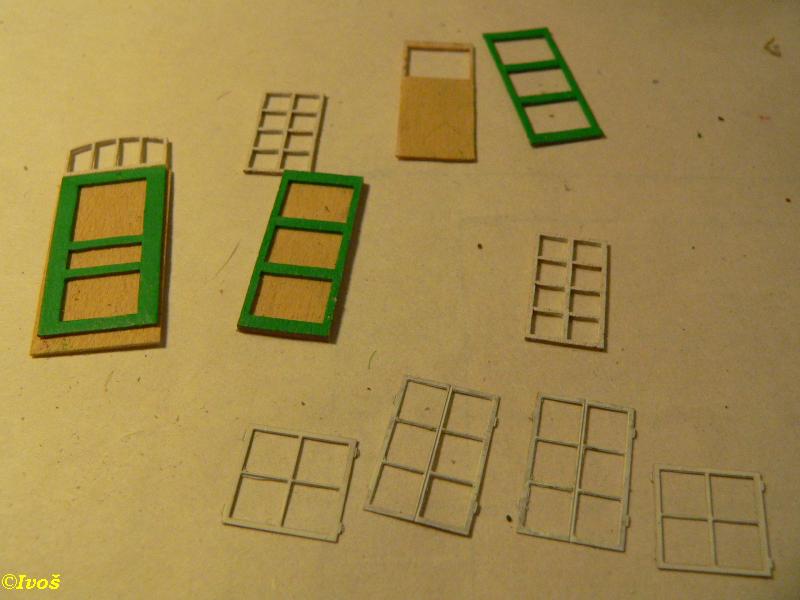

Pohled na okna a dveře po nabarvení. Užší okna s osmi tabulkami jsou taktéž z dýhy, ale jsou viditelně silnější, takže nakonec byly nahrazeny také leptanými a tyto byly použity na vnitřní okna, kde ta tloušťka není tolik vidět. Všechna tato okna budou zavřená.
Před složením otevíracích oken je potřeba je zasklít, což bylo provedeno fólií cca 0,1 mm silnou a lepeno je to vteřinovým lepidlem (opatrně zakapány okraje oken)
Opět složené největší okno v čele budovy, kde byly původně dveře (proto je tak veliké)
Zde jsou již některá okna osazena a zároveň bylo rozvrženo i osvětlení budovy a ve stropech byly vyvrtány na ně díry (LED průměru 5 mm)

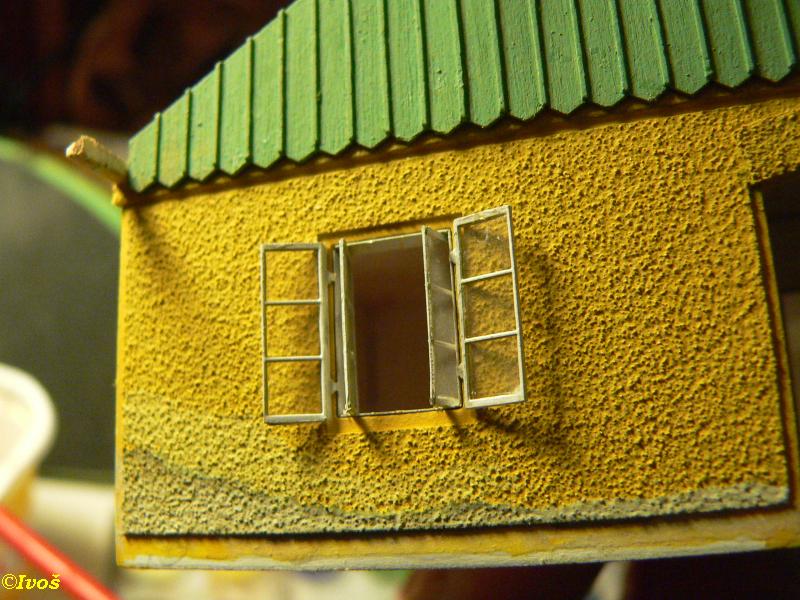

Detailní pohled na vložené okno do čekárny, zatím jen volně vložené v otevřeném stavu
Pohled na budovu od kolejí
Zde jsou vidět některá okna otevřená, jiná zavřená, ale otevírat a zavírat je lze pouze asi 3x, pak již bude jen vypadený okenní rám opřený pod oknem 🙁
Při skládání dřevěného přístavku z dýhy bylo velmi složité lepení krycích lišt zvláště kolem oken, takže jsem nakonec zvolil stavbu z plastového polotovaru od Evergreenu s imitací dřevěné stěny s krycími lištami s roztečí 1,8 mm
Zde jsou již vyřezané nové díly přístavku zádveří, tohle již neřezal laser, ale skalpel v mé ruce :-))
Mezi okny je potřeba odstranit krycí lištu, což jde dobře plochým rydlem na linoryt
A zubatou žiletkou jsou vyřezány otvory pro trámy střechy
… a dopilovány plochým jemným jehlovým pilníkem

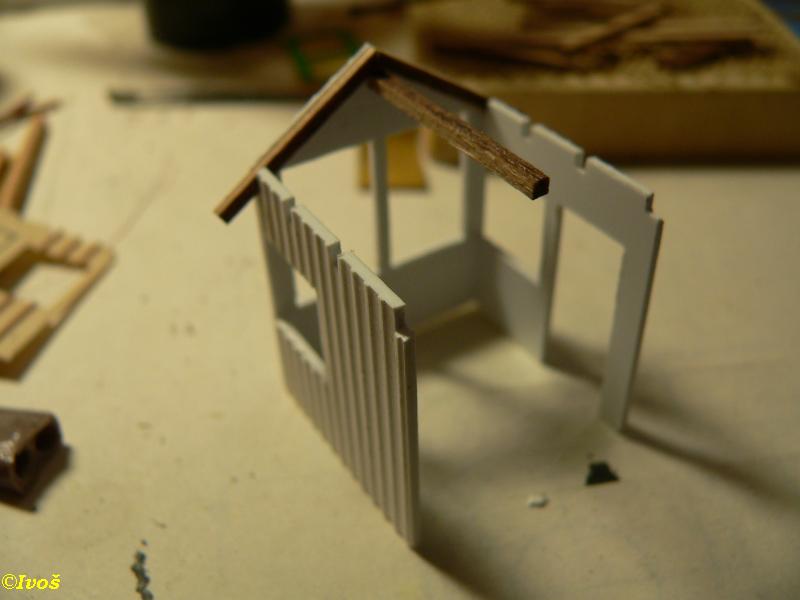

Sestavená přístavba zádveří s krajními trámy z dýhy tl. 1,5 mm (odpad z jiného modelu)

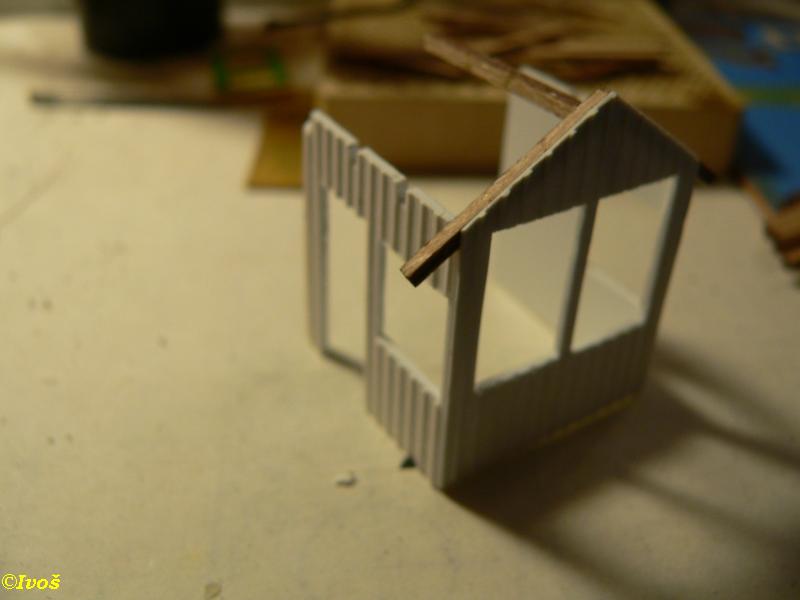

Pohled na přístavbu zevnitř, plast je lepen sekundovým lepidlem
V plášti budovy ještě chybí moderní trojdílná okna v přestavěné části. Rozhodl jsem se je udělat z tenké podložky do sešitu (tl. 0,2 mm) a sestavit je na oboustranné pásce, která bude po zakapání spojů sekundovým lepidlem uvnitř oken vyřezána a po odstranění ochranné mastné vrstvy z druhé strany se rovnou nalepí na zasklívací fólii. Za vnější přesah fólie se okno pak upevní do budovy. Bohužel tohle byla jen teorie a výsledek neodpovídal mým představám, tak tam okna chybí dodnes (budou leptaná)

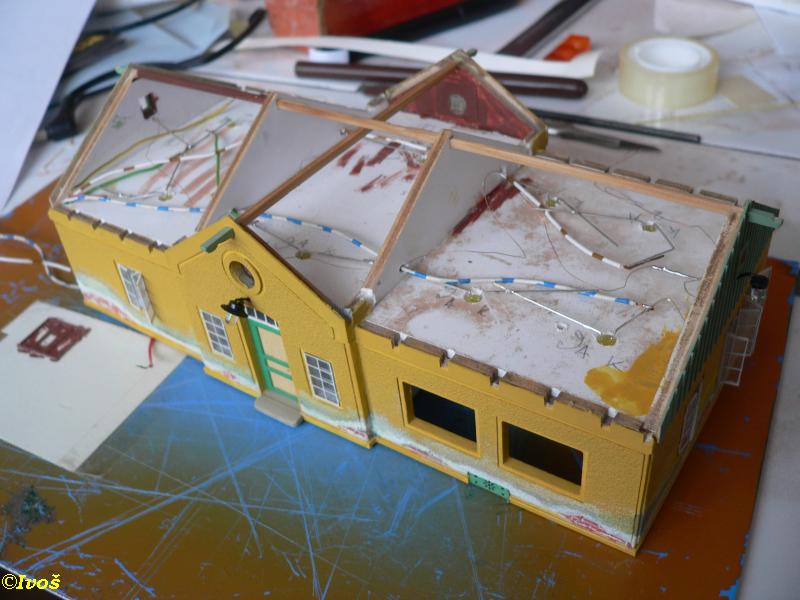

Další důležitou prací je budoucí osvětlení budovy. Ač se to nezdá, tak je tam celkem 14 LED, které se musely logicky pospojovat do okruhů svítících zároveň (vždy max. 5 LED do série)
Zadrátovaná půda, v popředí před budovou vlevo natřené trojdílné okno, o kterém jsem ještě nevěděl, že jej při odlepování zničím……
Osvětlení nad vchodem je z čirých LED průměru 3 mm , přede dveřmi je vidět sešlapaný pískovcový schodek a zároveň jsou doplněny cihlové podezdívky, které jsou omítnuté (a místy opět oloupané), ve dveřích je už klika….
Hotová natřená přístavba i se střechou a i s osvětlením, které je připojeno tenkými drátky k budově (ty čáry na omítce nejsou škrábance, ale drátky k přístavbě)
Příště už budova dostane střechu, ale bude to chvíli trvat, její tvar není jednoduchý.
